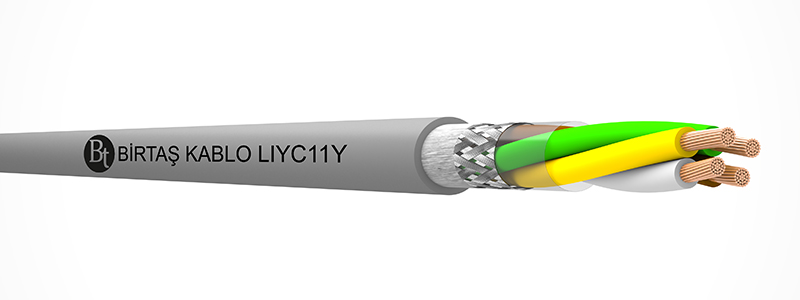

Kablo Yapısı

İletken	:	Bükülgen çıplak bakır teller, EN 60228 Sınıf 5 0,22 mm²: 7x0,20 mm SnCu (Kalaylı) 0,34 mm² : 7x0,25 mm Cu
İzolasyon	:	PVC bileşik, EN 50290-2-21/TI51
Damar tanımlama	:	- DIN 47100'e göre renkli damar - OZ: EN 50334’e göre siyah damar üzeri beyaz numaralar - JZ: EN 50334’e göre siyah damar üzeri beyaz numaralar ve bir sarı-yeşil damar
Büküm	:	Damarlar uygun adımda katlar halinde bükülür
Ayrıcı	:	Polyester bant
Ekran	:	Kalaylı bakır tel örgü
Ayırıcı	:	Beyaz sentetik bant
Dış kılıf (*)	:	TPU (PUR) bileşik, EN 50363-10-2
Dış kılıf rengi	:	RAL 7001, Gri veya RAL 9005, Siyah

(*) NFR: Alev Geciktirisiz (*Opsiyonel)

*

PUR~TPU: Termoplastik Poliüretan (Eter bazlı)

Teknik Özellikler

Standart	:	VDE 0812 & TS 13755’ e göre
İzolasyon direnci	:	< 0,50 mm² : Min. 200 MΩ.km ≥ 0,50 mm² : Min. 20 MΩ.km
Ortak kapasite	:	Max. 150 nF/km
Çalışma gerilimi	:	< 0,50 mm² : 250 V ≥ 0,50 mm² : U_o/U : 300/500 V ≥ 0,22 mm² : 500 V (Tepe voltajı)
Test gerilimi (AC 50 Hz)	:	< 0,50 mm² : 1200 V ≥ 0,50 mm² : 2000 V
Çalışma sıcaklığı	:	Sabit : - 40 ^oC ~ + 80^oC Esnek : - 5 ^oC ~ + 70^oC
Min. bükülme yarıçapı	:	Sabit : 4 x D Esnek : 10 x D
Alev geciktirici test	:	EN 60332-1-2&IEC 60332-1-2 NFR: Alev geciktiricisiz (*opsiyonel)
Yağ testi	:	EN 60811-404, & IEC 60811-404’e göre EN 50363-10-2; 7x24 saat @ 100^oC

EMC : Elektromanyetik Uyumlu

: 2014/35/EU (Düşük Voltaj Direktif) ‘e uyar

2011/65/EU & 2015/863 (RoHS Direktifleri) ‘ne uyar

Ürün Açıklama

Ürün kodu	Damar sayısı x Kesit	Yaklaşık Dış Çap	Bakır Ağırlığı	Yaklaşık Kablo Ağırlığı
	(mm²)	(mm)	(kg/km)	(kg/km)
1129 02 002	2x0,22	3,90	9	19
1129 02 003	3x0,22	4,30	12	26
1129 02 004	4x0,22	4,60	15	32
1129 02 005	5x0,22	5,00	18	38
1129 02 006	6x0,22	5,30	21	44
1129 02 007	7x0,22	5,30	23	46
1129 02 008	8x0,22	6,00	28	57
1129 02 010	10x0,22	6,80	35	69
1129 02 012	12x0,22	7,00	40	77

*0,22 mm² damar / cores: DIN 47100 renkli damar / DIN 47100 colour coded

Ürün kodu	Damar sayısı x Kesit	Yaklaşık Dış Çap	Bakır Ağırlığı	Yaklaşık Kablo Ağırlığı
	(mm²)	(mm)	(kg/km)	(kg/km)
1129 04 002	2x0,34	4,50	12	26
1129 04 003	3x0,34	4,70	16	33
1129 04 004	4x0,34	5,10	21	41
1129 04 005	5x0,34	5,60	28	51
1129 04 006	6x0,34	6,20	32	62
1129 04 007	7x0,34	6,20	35	66
1129 04 008	8x0,34	6,70	40	74
1129 04 010	10x0,34	7,60	49	89
1129 04 012	12x0,34	7,80	57	101

≤ 12 damar/cores: DIN 47100 renkli damar / DIN 47100 colour coded

Ürün kodu	Damar sayısı x Kesit	Yaklaşık Dış Çap	Bakır Ağırlığı	Yaklaşık Kablo Ağırlığı
	(mm²)	(mm)	(kg/km)	(kg/km)
1129 05 002	2x0,50	5,10	15	33
1129 05 003	3x0,50	5,50	21	43
1129 05 004	4x0,50	6,10	30	58
1129 05 005	5x0,50	6,60	36	70
1129 05 006	6x0,50	7,10	41	81
1129 05 007	7x0,50	7,10	46	86
1129 05 008	8x0,50	7,70	52	98
1129 05 010	10x0,50	9,00	64	122
1129 05 012	12x0,50	9,30	74	139
1129 05 014	14x0,50	9,70	84	157
1129 05 016	16x0,50	10,40	95	180
1129 05 018	18x0,50	10,90	105	199
1129 05 019	19x0,50	10,90	109	204
1129 05 020	20x0,50	11,50	115	219
1129 05 021	21x0,50	11,70	120	228
1129 05 024	24x0,50	13,00	136	264
1129 05 025	25x0,50	13,30	142	278
1129 05 027	27x0,50	13,30	151	288
1129 05 030	30x0,50	13,70	165	313
1129 05 034	34x0,50	14,90	186	357
1129 05 036	36x0,50	14,90	195	374
1129 05 040	40x0,50	15,50	215	406

≤ 4 damar/cores: DIN 47100 renkli damar / DIN 47100 colour coded

Ürün kodu	Damar sayısı x Kesit	Yaklaşık Dış Çap	Bakır Ağırlığı	Yaklaşık Kablo Ağırlığı
	(mm²)	(mm)	(kg/km)	(kg/km)
1129 06 002	2x0,75	5,60	20	41
1129 06 003	3x0,75	6,10	28	56
1129 06 004	4x0,75	6,60	40	72
1129 06 005	5x0,75	7,10	47	86
1129 06 006	6x0,75	7,70	56	102
1129 06 007	7x0,75	7,70	62	109
1129 06 008	8x0,75	8,50	70	126
1129 06 010	10x0,75	9,80	87	155
1129 06 012	12x0,75	10,10	101	177
1129 06 014	14x0,75	10,80	115	204
1129 06 016	16x0,75	11,60	130	235
1129 06 018	18x0,75	12,30	144	266
1129 06 019	19x0,75	12,30	151	273
1129 06 020	20x0,75	12,80	159	286
1129 06 021	21x0,75	12,90	166	297
1129 06 024	24x0,75	14,40	189	344
1129 06 025	25x0,75	14,70	196	362
1129 06 027	27x0,75	14,70	209	376
1129 06 030	30x0,75	15,20	230	410
1129 06 034	34x0,75	16,50	260	467
1129 06 036	36x0,75	16,50	273	490
1129 06 040	40x0,75	17,10	301	532

≤ 4 damar/cores: DIN 47100 renkli damar / DIN 47100 colour coded

Ürün kodu	Damar sayısı x Kesit	Yaklaşık Dış Çap	Bakır Ağırlığı	Yaklaşık Kablo Ağırlığı
	(mm²)	(mm)	(kg/km)	(kg/km)
1129 07 002	2x1,0	6,20	25	51
1129 07 003	3x1,0	6,50	35	66
1129 07 004	4x1,0	7,10	49	86
1129 07 005	5x1,0	7,70	60	104
1129 07 006	6x1,0	8,50	70	126
1129 07 007	7x1,0	8,50	79	135
1129 07 008	8x1,0	9,20	90	152
1129 07 010	10x1,0	10,80	111	191
1129 07 012	12x1,0	11,30	129	223
1129 07 014	14x1,0	12,10	149	259
1129 07 016	16x1,0	12,70	168	290
1129 07 018	18x1,0	13,30	187	322
1129 07 019	19x1,0	13,30	196	331
1129 07 020	20x1,0	13,80	206	347
1129 07 021	21x1,0	14,20	215	368
1129 07 024	24x1,0	15,60	245	418
1129 07 025	25x1,0	15,90	254	440
1129 07 027	27x1,0	15,90	272	458
1129 07 030	30x1,0	16,70	300	508
1129 07 034	34x1,0	17,90	338	569
1129 07 036	36x1,0	17,90	356	598
1129 07 040	40x1,0	18,80	393	660

≤ 4 damar/cores: DIN 47100 renkli damar / DIN 47100 colour coded

Ürün kodu	Damar sayısı x Kesit	Yaklaşık Dış Çap	Bakır Ağırlığı	Yaklaşık Kablo Ağırlığı
	(mm²)	(mm)	(kg/km)	(kg/km)
1129 08 002	2x1,5	6,80	34	64
1129 08 003	3x1,5	7,20	52	87
1129 08 004	4x1,5	7,80	68	110
1129 08 005	5x1,5	8,70	82	138
1129 08 006	6x1,5	9,40	97	163
1129 08 007	7x1,5	9,40	110	176
1129 08 008	8x1,5	10,40	125	204
1129 08 010	10x1,5	12,40	154	260
1129 08 012	12x1,5	12,80	181	299
1129 08 014	14x1,5	13,40	208	339
1129 08 016	16x1,5	14,30	236	389
1129 08 018	18x1,5	15,00	263	432
1129 08 019	19x1,5	15,00	276	445
1129 08 020	20x1,5	15,60	290	465
1129 08 021	21x1,5	15,80	304	487
1129 08 024	24x1,5	17,60	346	561
1129 08 025	25x1,5	18,00	360	591
1129 08 027	27x1,5	18,00	386	617
1129 08 030	30x1,5	18,80	426	684
1129 08 034	34x1,5	20,40	481	777
1129 08 036	36x1,5	20,40	506	817
1129 08 040	40x1,5	21,20	560	891

≤ 4 damar/cores: DIN 47100 renkli damar / DIN 47100 colour coded

Ürün kodu	Damar sayısı x Kesit	Yaklaşık Dış Çap	Bakır Ağırlığı	Yaklaşık Kablo Ağırlığı
	(mm²)	(mm)	(kg/km)	(kg/km)
1129 09 002	2x2,5	8,20	56	99
1129 09 003	3x2,5	8,70	80	132
1129 09 004	4x2,5	9,50	106	169
1129 09 005	5x2,5	10,50	129	210
1129 09 006	6x2,5	11,60	153	255
1129 09 007	7x2,5	11,60	175	276
1129 09 008	8x2,5	12,80	198	318
1129 09 010	10x2,5	15,00	246	397
1129 09 012	12x2,5	15,50	290	460
1129 09 014	14x2,5	16,50	335	531
1129 09 016	16x2,5	17,40	380	600
1129 09 018	18x2,5	18,40	425	676
1129 09 019	19x2,5	18,40	446	698
1129 09 020	20x2,5	19,20	470	734
1129 09 021	21x2,5	19,40	492	765
1129 09 024	24x2,5	21,60	560	878
1129 09 025	25x2,5	22,30	584	938
1129 09 027	27x2,5	22,30	626	981
1129 09 030	30x2,5	23,10	701	1084
1129 09 034	34x2,5	25,00	792	1219
1129 09 036	36x2,5	25,00	835	1284
1129 09 040	40x2,5	26,20	923	1414

≤ 4 damar/cores: DIN 47100 renkli damar / DIN 47100 colour coded

Ürün kodu	Damar sayısı x Kesit	Yaklaşık Dış Çap	Bakır Ağırlığı	Yaklaşık Kablo Ağırlığı
	(mm²)	(mm)	(kg/km)	(kg/km)
1129 10 003	3x4	10,40	122	194
1129 10 004	4x4	11,60	162	264
1129 11 034	3x6	12,10	179	273
1129 11 004	4x6	13,20	236	363
1129 12 004	4x10	16,80	396	598
1129 13 004	4x16	20,30	613	880

≤ 4 damar/cores: DIN 47100 renkli damar

*Dış çap toleransı : ± %7

**Diğer kesitler için lütfen sorunuz
